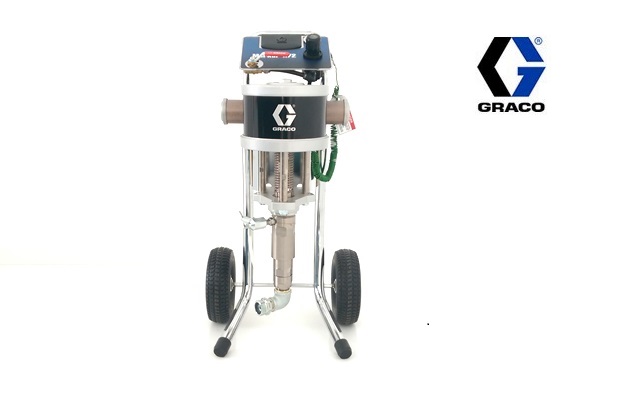

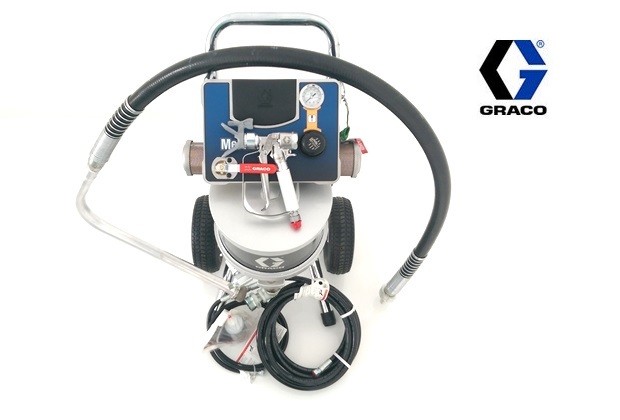

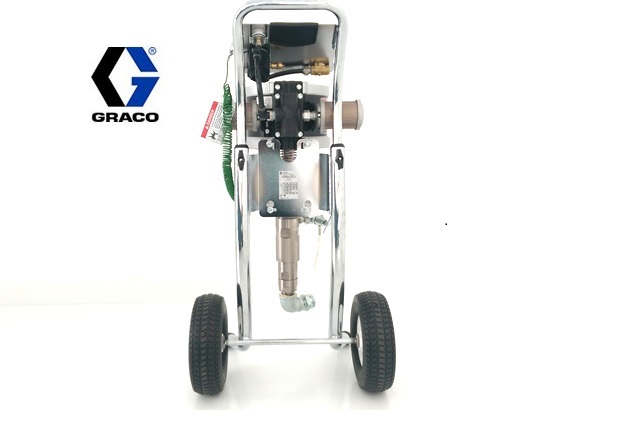

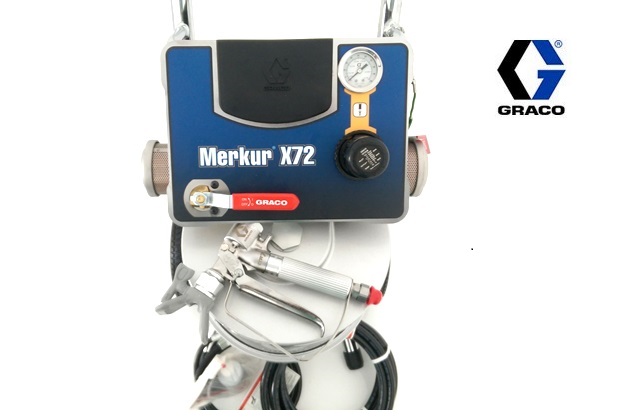

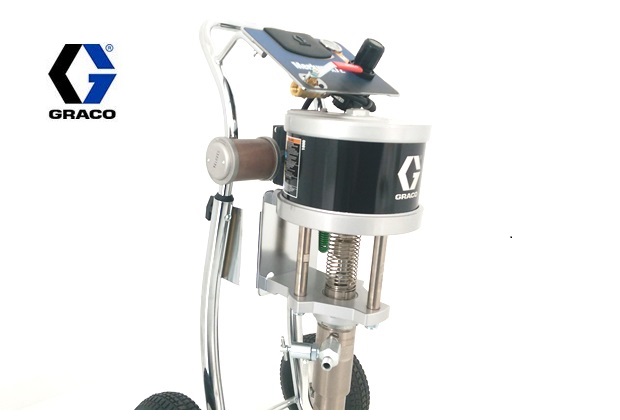

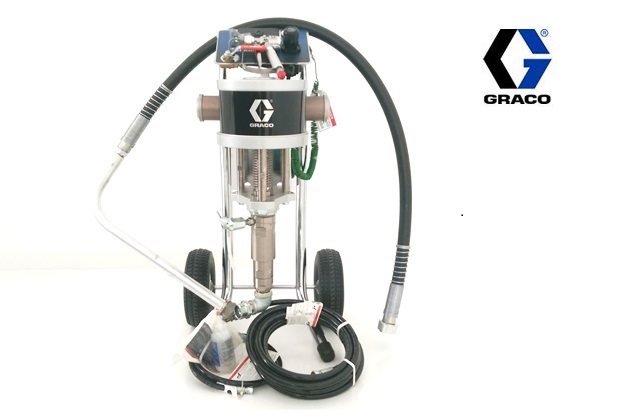

Pompa lakiernicza malarska Graco Merkur X72:1 z pistoletem XTR wózek wąż

Agregaty natryskowe do hydrodynamicznej aplikacji powłok malarskich z serii Merkur X48 i X72 to optymalne połączenie mocy i mobilności, które umożliwia natryskiwanie trudnych materiałów nawet w najmniej sprzyjających warunkach. Urządzenie natryskowe Merkur waży tylko 45 kg, więc można je łatwo ustawić w ciasnej przestrzeni bez obniżenia jakości natrysku i mocy

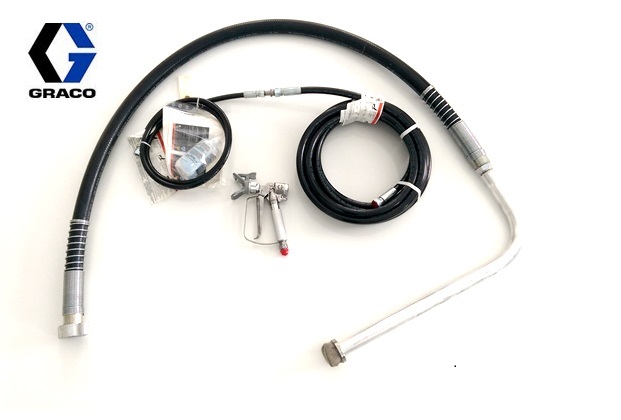

W zestawie znajduje się pistolet XTR z dyszą 519, wąż 3/8 cala x 7,6 m oraz wąż ¼" x 1,8 m oraz olej do smarowania hydrauliki.

Dane techniczne

Maksymalne ciśnienie robocze cieczy 500 barów (7200 psi, 50 MPa)

Zalecany rozmiar maksymalny dyszy XHD Do 0,021
Przy ciśnieniu zasilającymy około 4 bar dysza 0,031 dla wybranych farb ognioochronnych.

Wydajność przy 60 cyklach/min 4,5 l/min (0,8 gal/min)

Maksymalne ciśnienie zasilające powietrza 7 barów (100 psi, 0,7 MPa)

Rozmiar wlotu cieczy 1-1/4 cala npt(m)

Rozmiar wylotu cieczy 3/8 cala npt(f)

Waga pompy 45 kg

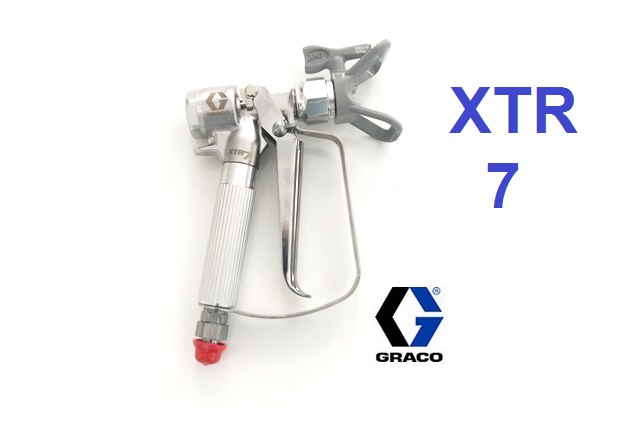

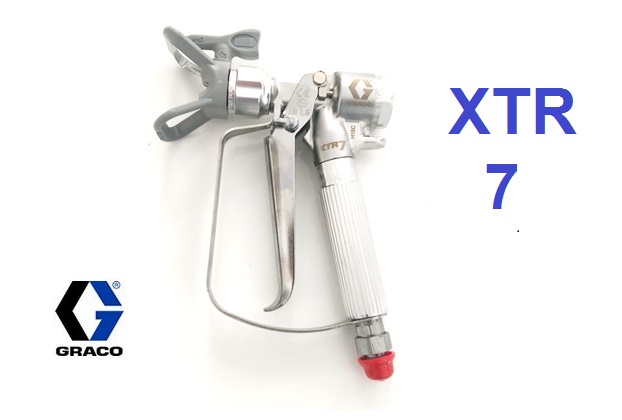

Pistolet natryskowy XTR704

Instrukcja obsługi 332245

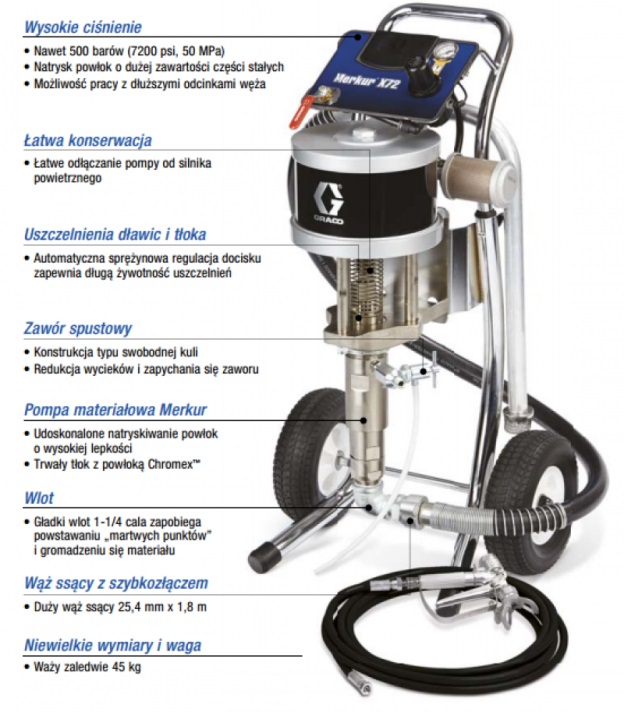

Zalety

Zalety i udogodnienia:

Regulowanym skokiem dolnego zaworu,

Ograniczoną pulsacją podawanego materiału,

Dużą powierzchnią tłoka,

Utwardzaną plazmowo powierzchnią,

Zabudowaną na korpusie pompy zwartą konstrukcję filtra z wymiennymi siatkami,

Dużą objętością materiału podawanego na cykl pracy pompy,

Niezamarzający silnik z niższym poziomem hałasu,

przenośne i lekkie – łatwe poruszanie się w obrębie miejsca pracy,

natryskiwanie powłok o średniej i dużej zawartości części stałych pod ciśnieniem do 500 barów (7200 psi).

wysoka jakość pracy przy niewielkich kosztach inwestycji.

szeroki zakres zastosowań, m.in. w przemyśle stoczniowym, kolejnictwie i wytwarzaniu konstrukcji stalowych,

ZASTOSOWANIE:

Farby alkidowe miniowe, alkidowe z pigmentem antykorozyjnym, epoksydowe do gruntowania, epoksydowe do gruntowania, epoksydowa, cynkowa, krzemianowa cynkowa, wybrane farby pęczniejące ogniochronne. Nadaje się do nakładania najtrudniejszych powłok ochronnych i 100% ciał stałych (bez rozpuszczalnika). Służy do natrysku materiałów dwuskładnikowych i bitumiczno-epoksydowych o wysokiej lepkości i dużym uziarnieniu pigmentu, materiałów izolacyjnych ognioodpornych i przeciwporostowych. Ilość obsługiwanych stanowisk: 1 (z możliwością do 2 w zależności od stosowanych dysz.).

Nowe oszczędne mało pylące o idealnej atomizacji dysze LP FineFinish to nowe możliwości lepsza jakość aplikacji, mniejsze zużycie materiałów i mniej sprzątania.

Graco wprowadziło kolejną innowację, aby poprawić ergonomię i zwiększać wydajność pracy. Nowe dysze RAC X™ FFLP oraz LP są tego doskonałym przykładem. Mają te same podstawowe zalety co stare dysze, ale stosując nowe dysze RAC X™ FFLP oraz LP, możesz pracować na niższym ciśnieniu a co za tym idzie będziesz miał mniejsze zapylenie, nawet do 50 %.

Dysze FFLP oraz LP zapewniają dodatkowe korzyści:

Skraca czas potrzebny na przygotowanie i sprzątanie — nakładaj farby na dowolne powierzchnie

Wzór wachlarza o łagodnym brzegu ułatwia nanoszenie dowolnych materiałów na dowolną powierzchnię

Zgłoszona do opatentowania technologia SmartTip, to końcówki o wyjątkowej geometrii wewnętrznej dostępnej wyłącznie w firmie Graco, które pozwalają na zmniejszenie energii koniecznej do rozpylania wybranych przez użytkownika farb, bejc i innych materiałów. To doskonałe wykończenie gwarantowane przy jeszcze niższym ciśnieniu

Natryskiwanie przy o połowę mniejszym ciśnieniu podwaja okres eksploatacji końcówki.

Umożliwiają natryskiwanie przy ciśnieniu niższym o 50%. Nadmierne rozpylanie zostało ograniczone, aby zapewnić równomiernie rozprowadzone wykończenie i pełną atomizację.

Pracuj z dowolnym bezpowietrznym urządzeniem natryskowym

Dostępnych obecnie 46 rozmiarów końcówek niskociśnieniowych w rozmiarach od 108 aż do 731 gwarantuje elastyczność i duży zakres zastosowań.

0,008″ – 0,010″ – Bejce i lakiery

0,010″ – 0,012″ – Farby olejne

0,014″ – 0,018″ – Farby emulsyjne, akrylowe i lateksowe

0,020″ – Ciężkie farby lateksowe i elewacyjne

Rozmiar dyszy określamy dwoma cyframi. Przykład - 513 w tym wypadku jest to dysza pięćset trzynaście a jej pierwszy człon, czyli 5 informuje nas o szerokości strumienia dyszy. Wyrażany jest w stopniach czyli 50o, a drugi mówi nam jaki jest rozmiar oczka czyli 0,013’’ z tabeli możemy sprawdzić, iż jej wartość przepływu dla wody wynosi 0,57 l na minutę przy 100 barach.

Jest to standard dla oznaczeń dysz hydrodynamicznych. Dla unifikacji producenci podają w kartach technicznych informację, z jakiej stałej odległości uzyskujemy daną szerokość strumienia i sam rozmiar dysz mm oraz wypływ materiału przy danym ciśnieniu w litrach na minutę dla wody. Istnieje również skrócona metoda przeliczania szerokości strumienia i wygląda to mniej więcej tak: w tym przypadku cyfra 5 odpowiada kątowi 50°. Aby uzyskać szerokość strumienia, należy pomnożyć cyfrę opisującą wartość kąta przez 5, czyli: 5 x 5 = 25 cm szerokości strumienia z odległości około 30 cm.

Rodzaj natryskiwanego materiału a zakres otworów dysz:

Pigmenty: 0,007" – 0,009"

Tusz: 0,009" – 0,011"

Bejce, Lakiery, Oleje: 0,011" – 0,013"

Emalie: 0,011" – 0,015"

Uretany, Epoksydy: 0,013" – 0,015"

Materiały wykończeniowe: 0,007" – 0,013"

Lateks, Akryle: 0,015" – 0,019"

Emulsje: 0,017" - 0,021"

Hydro izolatory: 0,023" - 0,031"

Farby wielokolorowe dla budownictwa: 0,024" – 0,031"

Zabezpieczenia ognioochronne: 0,029" - 0,035"

Elastomery: 0,025" – 0,033"

Szpachle akrylowe: 0,027" - 0,041"

Filtry do pistoletów również możemy dobrać pod rozmiar dyszy aby się nie zapychały:

Dostępne rozmiary filtrów do różnych pistoletów, dokonaj wyboru i szukaj w naszym sklepie:

30 MESH

Zalecane rozmiary dysz stosowane przy filtrze 30 mesh : 0,021" - 0,025"

Zalecane materiały do natrysku przy filtrze 30 mesh : Ciężkie farby lateksowe i elewacyjne

50 MESH

Zalecane rozmiary dysz stosowane przy filtrze 50 mesh: 0,019'' - 0,021''

65 MESH

Zalecane rozmiary dysz stosowane przy filtrze 60 mesh: 0,015" - 0,019"

Zalecane materiały do natrysku przy filtrze 60 mesh: Farby emulsyjne, akrylowe i lateksowe.

100 MESH

Zalecane rozmiary dysz stosowane przy filtrze 100 mesh: 0,013" - 0,015"

Zalecane materiały do natrysku przy filtrze 100 mesh: Farby olejne, lakiery 1i2-K

150 MESH

Zalecane rozmiary dysz stosowane przy filtrze 150 mesh: 0,011'' - 0,013''

200 MESH

Zalecane rozmiary dysz stosowane przy filtrze 200 mesh: 0,007" - 0,011"

Zalecane materiały do natrysku przy filtrze 200 mesh:  lakiery 1i2-K, nitro, bejce.
